Guide des câbles AWG pour l’électricité d’une maison de poupée en 12V

Ce guide des câbles électriques vous aide à choisir le bon calibre AWG pour une installation d’éclairage miniature en 12V dans une maison de poupée. En fonction du nombre de lampes à alimenter, le câble n’aura pas la même capacité : ce guide vous permet de faire un choix simple, fiable et cohérent avec votre projet d’aménagement.

Dans l’univers des miniatures pour maisons de poupée à l’échelle 1/12e, un éclairage bien dimensionné apporte du réalisme et du confort d’utilisation au quotidien. Comprendre la logique des calibres AWG, savoir compter les lampes (ampoules) et anticiper la répartition par pièces (salon, chambre, couloir, cuisine…) permet de créer une installation propre, évolutive et sans mauvaise surprise. Le choix du bon câble contribue également à la sécurité de l’installation électrique miniature, en évitant toute surcharge ou échauffement inutile des conducteurs.

Sommaire

Les bases de l’électricité en 12 V courant continu

Qu’est-ce que le calibre AWG ?

De quoi est composé un câble électrique miniature ?

Comment lire les inscriptions sur un câble ?

Tableau des calibres AWG

Quel câble utiliser pour l’éclairage d’une maison de poupée ?

Remarque importante : ampoules et luminaires

Les différentes façons d’alimenter l’éclairage d’une maison de poupée

Exemple d’installation dans une maison de poupée

Sécurité d’une installation électrique miniature

Conclusion

Dans l’univers des maisons de poupée et des miniatures à l’échelle 1/12ᵉ, l’électricité est généralement alimentée en 12 volts courant continu (12 V DC). Cette tension relativement basse est idéale pour ce type d’installation, car elle permet d’alimenter des luminaires miniatures tout en restant simple à mettre en œuvre et sûre à utiliser.

Le principe est comparable à celui d’un petit réseau électrique miniature : une source d’énergie, généralement un transformateur pour maison de poupée qui convertit le courant du secteur (230 V) en 12 volts (12 V), alimente ensuite les différents luminaires répartis dans les pièces de la maison de poupée.

Dans un circuit électrique simple, trois notions sont utiles à connaître :

La tension (volts – V)
La tension représente la « pression » de l’électricité dans le circuit. Dans notre cas, elle est fixée à 12 volts (12 V), ce qui convient parfaitement aux ampoules et luminaires miniatures.

Le courant (ampères – A)
Le courant correspond à la quantité d’électricité qui circule dans les fils. Plus vous alimentez de lampes ou d’accessoires, plus le courant nécessaire augmente.

La puissance (watts – W)
La puissance est l’énergie consommée par un appareil. Elle dépend à la fois de la tension et du courant. Dans les installations miniatures, les puissances restent généralement faibles, ce qui permet d’utiliser des câbles très fins.

La polarité
Dans une installation en courant continu, il existe également une notion importante appelée polarité. Les fils sont généralement de deux couleurs afin de repérer le sens du courant dans le circuit.

Fil rouge — correspond généralement au pôle positif (+)
Fil noir — correspond au pôle négatif (–)

Il est recommandé de respecter cette polarité lors du raccordement des luminaires et du transformateur. Avec certaines ampoules classiques, une inversion peut parfois fonctionner malgré tout, mais avec les luminaires à ampoules LED, la polarité doit être respectée pour que l’éclairage fonctionne correctement.

Pour bien comprendre le fonctionnement d’une installation miniature, on peut imaginer l’électricité comme de l’eau circulant dans un tuyau :
• la tension (V) correspond à la pression de l’eau
• le courant (A) correspond au débit
• les câbles correspondent au diamètre des tuyaux qui transportent cette énergie

Dans une maison de poupée, l’électricité circule donc dans des câbles miniatures pour alimenter les différents luminaires 12 volts pour maison de poupée : plafonniers, lampes de table, appliques murales ou éclairages décoratifs.

Comprendre ces bases permet ensuite de mieux choisir les câbles adaptés, d’éviter les erreurs de branchement et de créer une installation propre et fiable dans votre maison miniature.

Dans les sections suivantes de ce guide, nous allons voir comment choisir le bon calibre de câble (AWG), comprendre les inscriptions présentes sur les fils électriques et déterminer combien de lampes un câble peut alimenter sans risque.

Le calibre AWG signifie American Wire Gauge. Il s’agit d’un système de mesure utilisé pour déterminer le diamètre d’un fil électrique. Plus précisément, le calibre AWG indique l’épaisseur du conducteur métallique à l’intérieur du câble, appelé également l’âme du câble.

Ce système est très répandu dans le domaine de l’électricité et de l’électronique. On le retrouve notamment dans les câbles utilisés pour les appareils électroniques, les installations basse tension et les circuits miniatures.

La particularité du système AWG est que plus le numéro est élevé, plus le fil est fin. Par exemple :

• un câble AWG 18 est plus épais
• un câble AWG 24 est plus fin
• un câble AWG 30 est très fin

Dans les installations de maisons de poupée, on utilise des câbles relativement fins, car les luminaires consomment peu d’énergie. Les calibres les plus courants se situent entre AWG 18 et AWG 30, selon la longueur du circuit et le nombre de luminaires alimentés.

Choisir le bon calibre est important, car un fil trop fin peut provoquer une perte de tension ou chauffer inutilement si trop d’ampoules sont alimentées par le même câble.

Dans la suite de ce guide, nous verrons comment reconnaître le calibre AWG inscrit sur les câbles et comment choisir le bon diamètre de fil en fonction du nombre de luminaires à alimenter dans une maison de poupée.

Un câble électrique miniature utilisé dans une maison de poupée est composé de plusieurs éléments. Même si ces câbles sont très fins, leur structure reste la même que celle des fils électriques utilisés dans les installations classiques.

On peut généralement distinguer trois parties principales :

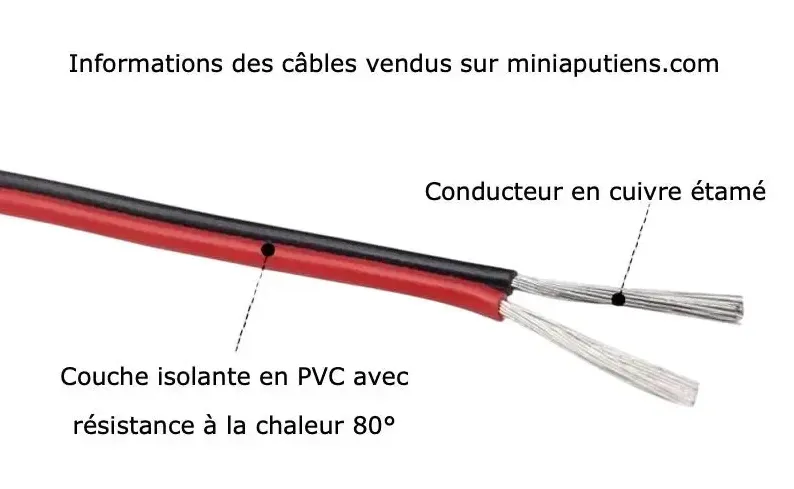

Exemple de câble électrique miniature utilisé pour l’éclairage d’une maison de poupée.

L’âme du câble
L’âme est le conducteur métallique situé au centre du fil. Elle est généralement fabriquée en cuivre, car ce métal conduit très bien l’électricité. C’est cette partie qui transporte le courant électrique dans le circuit.

L’isolant
Autour de l’âme se trouve une couche de matériau isolant, souvent en PVC ou en plastique souple. Cet isolant empêche les courts-circuits lorsque plusieurs câbles sont proches les uns des autres.

La gaine extérieure
Certains câbles possèdent également une gaine de protection supplémentaire. Elle sert à protéger le fil contre les frottements, les pliures ou les petites contraintes mécaniques.

Sur de nombreux câbles, on peut également trouver des inscriptions imprimées sur l’isolant. Ces marquages indiquent souvent le calibre du fil (AWG), la tension maximale supportée ou le type de câble.

Dans les installations miniatures pour maisons de poupée, ces câbles sont très fins afin de rester discrets tout en permettant d’alimenter les différents luminaires de la maison.

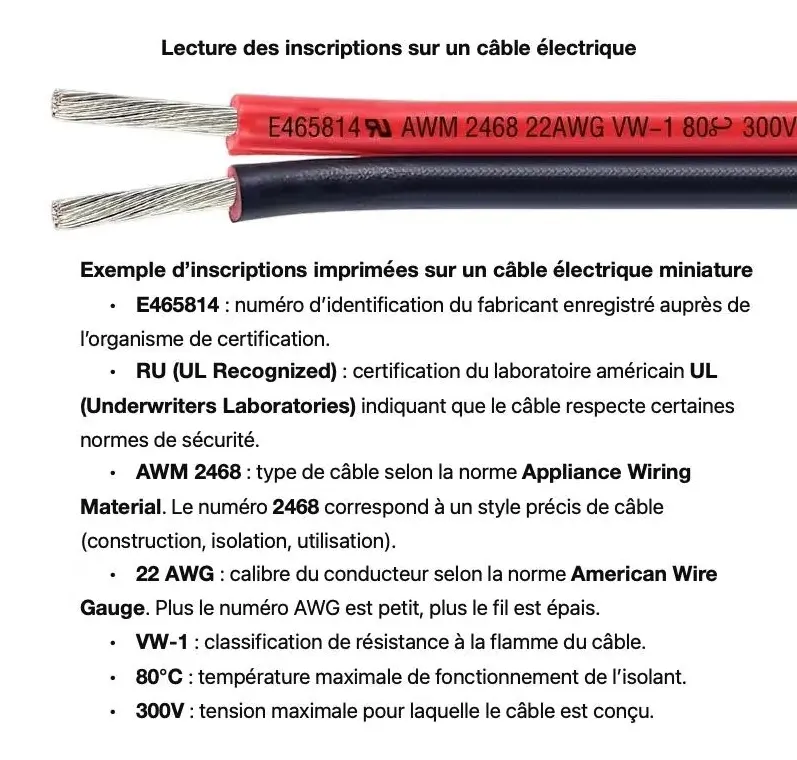

Exemple d’inscriptions imprimées sur un câble électrique miniature.

Sur de nombreux câbles électriques, des inscriptions sont imprimées directement sur l’isolant (parfois sur un seul des deux fils). Ces marquages permettent d’identifier rapidement le type de câble et ses principales caractéristiques.

Sur la plupart des câbles, ces inscriptions sont répétées régulièrement le long du fil, afin de rester visibles et lisibles même après la découpe d’un morceau de câble.

Cliquez sur les différents calibres AWG du tableau ci-dessous pour accéder directement à la fiche produit correspondante et découvrir le câble adapté à votre installation de maison de poupée.

Choisir rapidement le bon câble pour une maison de poupée :

Les valeurs indiquées sont données à titre indicatif pour les installations miniatures en 12 V utilisées dans les maisons de poupée.

Après avoir consulté le tableau des calibres AWG, une question revient souvent : quel câble utiliser pour l’éclairage d’une maison de poupée en 12 volts ?

Dans la majorité des installations miniatures, un câble de calibre AWG 22 ou AWG 24 constitue un très bon compromis. Ces calibres permettent d’alimenter plusieurs luminaires tout en restant suffisamment discrets pour être installés dans une maison miniature.

Les fils déjà présents sur les luminaires miniatures sont généralement encore plus fins, souvent en AWG 30. Ce type de fil est suffisant pour alimenter un luminaire individuel ou un petit groupe d’ampoules.

Dans une installation classique, les luminaires sont reliés avec leurs fils d’origine vers un point de distribution (barrette de branchement ou bloc prises). Un câble légèrement plus épais, par exemple en AWG 22 ou AWG 24, relie ensuite ce point de distribution au transformateur.

Cette organisation permet d’obtenir une installation fiable, évolutive et facile à modifier si de nouveaux luminaires sont ajoutés dans la maison.

Le choix exact du calibre dépendra toujours du nombre total d’ampoules à alimenter ainsi que de la longueur des câbles utilisés. Le tableau présenté ci-dessus permet d’estimer rapidement le calibre adapté à chaque situation.

En règle générale, un câble principal en AWG 22 ou AWG 24 conviendra parfaitement pour la majorité des installations d’éclairage de maisons de poupée.

En effet, un luminaire peut comporter plusieurs ampoules. Par exemple, une lampe de chevet possède généralement une seule ampoule, alors qu’une applique murale peut en comporter deux ou trois. De même, un lustre peut comporter plusieurs ampoules.

Dans l’ensemble de ce guide, c’est donc le nombre total d’ampoules qui doit être pris en compte pour déterminer le calibre du câble.

Par exemple : un lustre de 5 ampoules + une lampe de chevet de 1 ampoule + un lampadaire à 4 branches (4 ampoules) + deux appliques doubles (2 × 2 ampoules) représentent au total 5 luminaires qui totalisent 14 ampoules. C’est ce nombre d’ampoules qui doit être utilisé pour choisir la section du câble adaptée.

Il existe plusieurs façons de concevoir l’alimentation électrique d’une maison de poupée. Le choix de la méthode dépend principalement de la manière dont vous souhaitez contrôler l’éclairage.

Conseil important : avant de commencer la pose des câbles ou l’installation des luminaires, il est recommandé de réfléchir à l’organisation générale de l’éclairage de votre maison miniature. Prenez le temps d’imaginer votre installation et de faire un petit plan si nécessaire. Cela vous permettra d’éviter des erreurs de câblage et de prévoir correctement le passage des fils.

Dans la majorité des luminaires miniatures du commerce, le câble de sortie est généralement très fin, souvent en AWG 30. Ce calibre est suffisant pour alimenter un luminaire, même lorsqu’il comporte plusieurs ampoules.

Chaque luminaire est ensuite raccordé à un bornier ou bloc de distribution. Ce bloc regroupe tous les fils provenant des différents luminaires de la maison et les relie ensuite au transformateur 12 V.

Le transformateur est lui-même branché au secteur domestique (220 V). C’est lui qui transforme la tension du réseau en une tension basse adaptée aux installations miniatures.

Selon le type de bloc de distribution utilisé, plusieurs modes de fonctionnement sont possibles :

1 — Allumage général
Si vous utilisez un bloc de distribution simple, tous les luminaires sont alimentés en même temps. Lorsque vous mettez le courant, l’ensemble des lampes de la maison s’allume simultanément.

2 — Allumage par zone ou par pièce
Certains blocs de distribution comportent plusieurs interrupteurs. Cela permet de contrôler différentes zones de la maison, par exemple un interrupteur pour le salon, un autre pour les chambres ou pour l’étage.

3 — Allumage luminaire par luminaire
Dans les installations plus évoluées, chaque luminaire peut être contrôlé séparément. Cela permet de créer des ambiances d’éclairage très réalistes dans la maison.

Le choix de la méthode d’alimentation influence directement le dimensionnement des câbles principaux. Plus un câble doit alimenter de luminaires, plus son calibre devra être important afin d’éviter les chutes de tension.

Prenons l’exemple d’une maison de poupée composée de 2 chambres, d’un salon, d’une salle à manger, d’une salle de bain, d’un WC et d’un hall.

Pour dimensionner correctement le câblage, il suffit d’additionner le nombre total d’ampoules présentes dans la maison.

Voici un exemple d’équipement possible :

Chambre 1 — 2 lampes de chevet (1 ampoule chacune) + 1 lustre de 3 ampoules — 5 ampoules

Chambre 2 — 1 lampe de chevet (1 ampoule) + 1 plafonnier de 2 ampoules — 3 ampoules

Salon — 1 lustre de 6 ampoules + 1 lampadaire de 2 ampoules + 1 lampe d’appoint de 1 ampoule — 9 ampoules

Salle à manger — 1 lustre de 5 ampoules + 2 appliques simples de 1 ampoule — 7 ampoules

Salle de bain — 1 plafonnier de 2 ampoules + 1 applique miroir de 1 ampoule — 3 ampoules

WC — 1 applique murale de 1 ampoule — 1 ampoule

Hall — 2 appliques doubles (2 ampoules chacune) — 4 ampoules

Total général : 32 ampoules

Dans cet exemple, le câble principal devra être dimensionné pour alimenter environ 32 ampoules. Le choix du calibre dépendra ensuite de la manière dont l’installation est organisée : alimentation générale, par pièce ou luminaire par luminaire.

Les installations électriques utilisées dans les maisons de poupée fonctionnent généralement en basse tension, le plus souvent en 12 volts courant continu. Cette tension est considérée comme sûre et ne présente pas de danger pour les personnes dans des conditions normales d’utilisation.

Si vous découvrez ce sujet, vous pouvez également consulter notre guide complet consacré à l’installation électrique d’une maison miniature : Electrification d’une maison de poupée.

Cependant, comme pour toute installation électrique, certaines règles de bon sens doivent être respectées afin d’éviter les échauffements inutiles, les chutes de tension ou les mauvais contacts.

La première règle consiste à choisir un câble adapté au nombre d’ampoules à alimenter. Un câble trop fin utilisé pour alimenter un trop grand nombre d’ampoules peut provoquer une perte de tension et un échauffement inutile du fil.

Les fils déjà présents sur les luminaires miniatures sont généralement très fins (souvent en AWG 30) et suffisent pour alimenter un luminaire individuel ou un petit groupe d’ampoules.

Les fils provenant des différents luminaires sont ensuite regroupés sur une barrette de branchement ou bloc prises qui est relié au transformateur.

Deux solutions sont généralement possibles :

1 — Allumer tous les luminaires en même temps

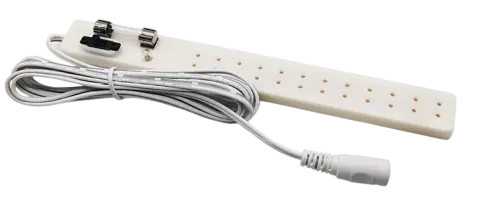

Dans ce cas, les fils provenant des luminaires sont simplement branchés sur une barrette ou multiprise. Lorsque le transformateur est mis sous tension, l’ensemble des luminaires s’allume simultanément.

2 — Commander les luminaires séparément

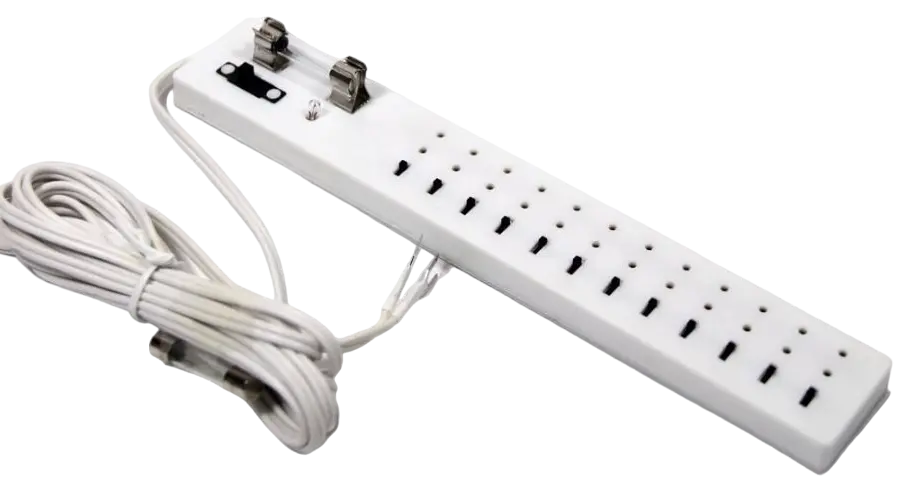

Si vous souhaitez contrôler les luminaires individuellement ou par zone, il est possible d’utiliser une barrette de distribution équipée d’un interrupteur par prise. Chaque luminaire peut alors être allumé ou éteint indépendamment.

3 — Systèmes de commande avancés (en développement)
Il existe également des solutions plus évoluées permettant de contrôler l’éclairage d’une maison miniature de manière plus précise, par exemple en commandant chaque luminaire individuellement ou en créant différents scénarios d’éclairage.

Ces systèmes reposent généralement sur des modules de commande dédiés qui centralisent l’alimentation et permettent une gestion plus souple de l’éclairage. Ils offrent une approche plus réaliste et plus confortable pour piloter l’ensemble des luminaires d’une maison de poupée.

Chez Miniaputiens, nous travaillons actuellement au développement d’un système de ce type afin de proposer à terme une solution simple et flexible pour contrôler l’éclairage des maisons miniatures.

Le transformateur utilisé pour l’installation doit toujours être adapté à la puissance totale de l’éclairage. Il est recommandé de choisir un transformateur disposant d’une petite marge de puissance afin d’éviter qu’il ne fonctionne en permanence à sa limite.

Pour comprendre comment choisir le bon modèle, vous pouvez consulter notre article détaillé : Les transformateurs pour maison de poupée.

Enfin, même si les tensions utilisées sont faibles, il est préférable de couper l’alimentation du transformateur avant toute intervention sur l’installation électrique de la maison de poupée.

Une installation bien pensée, avec des câbles correctement dimensionnés et des connexions soignées, garantit un éclairage fiable, durable et parfaitement sûr pour votre maison miniature.

L’électricité d’une maison de poupée peut sembler technique au premier abord, mais en comprenant quelques principes simples — la tension en 12 volts, le rôle du calibre des câbles (AWG) et le nombre total d’ampoules à alimenter — il devient beaucoup plus facile de concevoir une installation fiable et durable.

Dans la plupart des projets, des câbles fins sont largement suffisants pour alimenter les luminaires miniatures. Le plus important est surtout de bien réfléchir à l’organisation de l’éclairage : allumage général, par pièce ou luminaire par luminaire. Une installation bien pensée dès le départ permet d’obtenir un éclairage réaliste et agréable à utiliser au quotidien.

Pour dissimuler vos câbles proprement, nous vous proposons également des goulottes miniatures discrètes qui permettent de cacher facilement les différents fils tout en conservant une installation propre et soignée. Vous pouvez découvrir ces accessoires dans notre rubrique dédiée aux goulottes et accessoires pour l’électricité des maisons de poupée.

Chez Miniaputiens, nous travaillons également à l’amélioration et à la simplification des installations électriques miniatures. Un nouveau système d’éclairage, actuellement en cours de développement, devrait prochainement voir le jour afin de rendre l’installation et le contrôle des luminaires encore plus simples et plus flexibles.

L’objectif reste toujours le même : vous permettre de créer des maisons miniatures vivantes, chaleureuses et parfaitement éclairées.

Des câbles double conducteur rouge/noir de différents calibres (du AWG 30 au AWG 18) sont disponibles dans notre boutique en suivant ce lien : câbles et connectiques pour l’électricité des maisons de poupée.

Note : le symbole Ø utilisé dans ce guide signifie diamètre.
